lineárny pohyb
rotačný pohyb
oscilačný pohyb
   špirálový pohyb
statický pohyb





** = pozor: nevhodné pre minerálne oleje!, *ECOTAL do priemeru 260mm, ECOMID nad priemer 260mm



spä

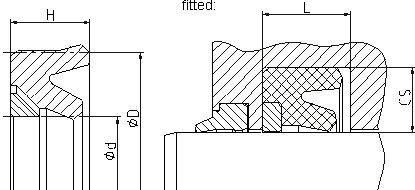

S02-PD
Použitie






Popis Tesnenia
Asymetrické tesnenie piestnice pre bežné využitie podobne ako S01-P, ale vďaka konštrukcii s aktívnym operným krúžkom je vhodnejšie pre vyššie hodnoty tlaku alebo extruzné spary. S02-PD pre úzke drážky.



materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok		 ostatné min.
teplota 		max.
teplota		 max.
rýchlost		 max.
tlak
ECOPUR   ECOTAL -30 °C +100 °C 0,5m/s 700 bar
ECOPUR   ECOMID* -30 °C +100 °C 0,5m/s 700 bar
H-ECOPUR ECOTAL -20 °C +100 °C 0,5m/s 700 bar
H-ECOPUR ECOMID* -20 °C +100 °C 0,5m/s 700 bar
S-ECOPUR ECOTAL -20 °C +100 °C 0,7m/s 700 bar
S-ECOPUR ECOMID* -20 °C +100 °C 0,7m/s 700 bar
T-ECOPUR ECOTAL -50°C +100 °C 0,5m/s 700 bar
T-ECOPUR ECOMID* -40 °C +100 °C 0,5m/s 700 bar
G-ECOPUR ECOTAL -30 °C +100 °C 0,5m/s 700 bar
G-ECOPUR ECOMID* -30 °C +100 °C 0,5m/s 700 bar
