lineárny
pohyb
rotačný
pohyb
oscilačný
pohyb
špirálový pohyb
statický
pohyb|
lineárny
pohyb |
rotačný
pohyb |
oscilačný
pohyb |
špirálový pohyb |
statický
pohyb |
** = pozor: nevhodné pre minerálne oleje!, *ECOTAL do priemeru 260mm, ECOMID nad priemer 260mm
|
 |
||||||
|
|

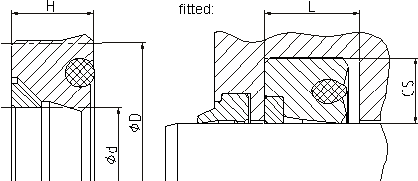

Asymetrické
tesnenie piestnice pre bežné využitie podobne ako S03-P,
ale vďaka konštrukcii s aktívnym opornym krúžkom
vhodnejší pre vyššie hodnoty tlaku alebo extruznej
spary. S04-PD pre úzke drážky. |
||||||
| materiál tesnenia | pružný krúžok | podperný krúžok | pružina | material o-krúžok |
ostatné | min. teplota |
max. teplota |
max. rýchlost |
max. tlak |
| ECOPUR | ECOTAL | NBR (70 Sh.A) | -30 °C | +100 °C | 0,5m/s | 700 bar | |||
| ECOPUR | ECOMID* | NBR (70 Sh.A) | -30 °C | +100 °C | 0,5m/s | 700 bar | |||
| H-ECOPUR | ECOTAL | NBR (70 Sh.A) | -20 °C | +100 °C | 0,5m/s | 700 bar | |||
| H-ECOPUR | ECOMID* | NBR (70 Sh.A) | -20 °C | +100 °C | 0,5m/s | 700 bar | |||
| T-ECOPUR | ECOTAL | NBR (70 Sh.A) | -30 °C | +100 °C | 0,5m/s | 700 bar | |||
| T-ECOPUR | ECOMID* | NBR (70 Sh.A) | -30 °C | +100 °C | 0,5m/s | 700 bar | |||
| S-ECOPUR | ECOTAL | NBR (70 Sh.A) | -20 °C | +100 °C | 0,7m/s | 700 bar | |||
| S-ECOPUR | ECOMID* | NBR (70 Sh.A) | -20 °C | +100 °C | 0,7m/s | 700 bar | |||
| G-ECOPUR | ECOTAL | NBR (70 Sh.A) | -30 °C | +100 °C | 0,5m/s | 700 bar | |||
| G-ECOPUR | ECOMID* | NBR (70 Sh.A) | -30 °C | +100 °C | 0,5m/s | 700 bar |
