** = pozor: nevhodné pre minerálne oleje!, *ECOTAL do priemeru 260mm, ECOMID nad priemer 260mm



späť

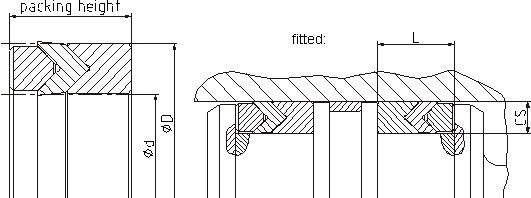

K1012-M
Použitie






Popis Tesnenia
Ševrónové tesnenie tvaru V. Usporiadanie chrbtom ku sebe, s jednou stredovou manžetou pre použitie pri dvojstranných aplikáciách. V jednočinných aplikáciách je možné použiť aj viac stredových manžiet. Pre hydrauliku v tažkom priemysle.



materiál tesnenia pružný krúžok podperný krúžok pružina material
o-krúžok		 ostatné min.
teplota 		max.
teplota		 max.
rýchlost		 max.
tlak
ECOPUR   ECOTAL/   ECOTAL/ -30 °C +100 °C 0.5m/s 500 bar
ECOPUR   ECOMID*   ECOMID* -30 °C +100 °C 0.5m/s 500 bar
H-ECOPUR ECOTAL/   ECOTAL/ -20 °C +100 °C 0.5m/s 500 bar
H-ECOPUR ECOMID*   ECOMID* -20 °C +100 °C 0.5m/s 500 bar
S-ECOPUR ECOTAL/   ECOTAL/ -20 °C +100 °C 0.7m/s 500 bar
S-ECOPUR ECOMID*   ECOMID* -20 °C +100 °C 0.7m/s 500 bar
T-ECOPUR ECOTAL/   ECOTAL/ -50 °C +100 °C 0.5m/s 500 bar
T-ECOPUR ECOMID*   ECOMID* -40 °C +100 °C 0.5m/s 500 bar
G-ECOPUR ECOTAL/   ECOTAL/ -30 °C +100 °C 0.5m/s 500 bar
G-ECOPUR ECOMID*   ECOMID* -30 °C +100 °C 0.5m/s 500 bar
ECORUBBER 1 ECOFLON 2   ECOFLON 2 -30 °C +100 °C 0.5m/s 250 bar
ECORUBBER 2 ECOFLON 2   ECOFLON 2 -20 °C +200°C 0.5m/s 250 bar
ECORUBBER 3 ECOFLON 2   ECOFLON 2 -50 °C +150 °C 0.5m/s 250 bar
ECORUBBER -H ECOFLON 2   ECOFLON 2 -25 °C +150 °C 0.5m/s 250 bar
